IL MOTORE A VAPORE

 Un motore a vapore è un'apparecchiatura adatta a produrre energia meccanica utilizzando, in vari modi, vapore d'acqua. In particolare essa trasforma, tramite il vapore, energia termica in energia meccanica. Il calore è in genere prodotto con il carbone, ma può anche provenire da legna, idrocarburi o reazioni nucleari.



Già nel periodo ellenistico si narra di esperimenti atti a sfruttare l'espansione dei composti dovuta al cambiamento da fase liquida(del vapore) a fase gassosa: in particolare l'eolipila di Erone, una sfera cava di metallo riempita d'acqua, con bracci tangenziali dotati di foro di uscita: quando si scaldava l'acqua, questa si vaporizzava e il vapore acqueo usciva dai fori, facendo ruotare la sfera stessa.Vanno inoltre ricordati i tentativi di usare il vapore di Leonardo da Vinci con la sua macchina detta l'Archituono, e nel 1606 gli esperimenti di Giovanni Battista della Porta che riuscirono ad utilizzarlo come forza motrice. Esperimenti analoghi a quelli del Della Porta vennero compiuti anche dall'ingegnere Salomon de Caus, che nel 1615 pubblicò un trattato sul suo sistema contenente una pompa a vapore.





In tempi più recenti, le prime applicazioni del vapore si possono far risalire agli esperimenti di Denis Papin ed alla sua pentola a pressione del 1679 da cui partì per concepire idee su come sviluppare l'utilizzo del vapore. Le successive applicazioni si sono avute all'inizio del XVIII secolo, soprattutto per il pompaggio dell'acqua dalle miniere, con il sistema ideato nel 1698 da Thomas Savery utilizzando il vuoto creato dalla condensazione del vapore immesso in un recipiente (che permetteva di sollevare acqua fino a circa 10 m di altezza), e in seguito, grazie all'invenzione del sistema cilindro-pistone (probabilmente dovuta a Denis Papin), convertendo in movimento meccanico, in grado di generare lavoro, l'energia del vapore. Il primo esempio di applicazione industriale di questo concetto è la macchina di Newcomen, del 1705, che era però grande, poco potente e costosa, quindi anch'essa veniva in genere usata solo per l'estrazione di acqua dalle miniere. Agli inizi il motore a vapore funzionava a bassa pressione, ovvero man mano che il vapore veniva prodotto usciva subito dalla caldaia al cilindro; tali motori erano di conseguenza enormi rispetto alla potenza erogata; l'installazione su veicoli semoventi richiedeva quindi la progettazione di motori più piccoli e leggeri a parità di potenza; per questo motivo vennero creati motori ad alta pressione, ovvero che accumulavano la pressione all'interno della caldaia anziché espellere nel cilindro il vapore man mano che si produceva. Solo più tardi però, grazie all'invenzione del condensatore esterno, della distribuzione a cassetti e del meccanismo biella-manovella (che consentiva di creare un movimento rotatorio anziché solo alternativo come fino allora), tutte attribuite a James Watt a partire dal 1765, si è potuti passare da applicazioni sporadiche ad un utilizzo generalizzato nei trasporti e nelle industrie. La macchina di Watt riduceva costi, dimensioni e consumi, e aumentava la potenza disponibile. Dal primo modello con 4,4 kW si è passati in meno di 20 anni a locomotive da 0.4 MW.Il motore a vapore, consentendo potenze assai maggiori di quelle fino ad allora disponibili (un cavallo in corsa può produrre 8 kW per brevi tratti, ma per lavorare una giornata non può produrre più di 0.7 kW), ha svolto un ruolo fondamentale nella rivoluzione industriale.Lo sviluppo del motore a vapore ha facilitato l'estrazione ed il trasporto del carbone, che a sua volta ha aumentato le potenzialità del motore a vapore.La seconda applicazione del motore a vapore fu muovere il mantice nelle fonderie nel 1776, mentre dal 1787 esso fu usato anche nelle cotonerie per filare.L'incidenza del motore a vapore è evidente: la produzione mondiale di carbone passò da 6 Tg del 1769 a 65 Tg del 1819; il ferro (richiesto per l'acciaio) dai 40 Gg del 1780 ai 700 Gg del 1830.Nel 1830 vi erano 15.000 motori a vapore in Inghilterra, tra cui 315 piroscafi.Dal 1860 uno scienziato francese, Augustin Mouchot, iniziò a studiare vari modi, utilizzando l'energia solare, per alimentare i motori a vapore.



DESCRIZIONE

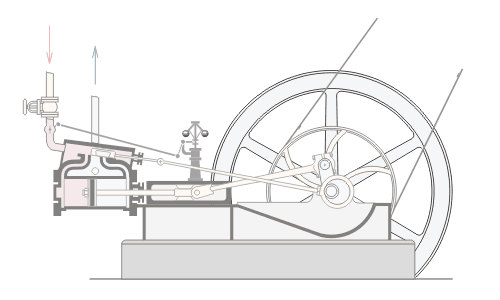

Poiché il vapore d'acqua si ottiene somministrando calore all'acqua liquida, una parte essenziale del sistema che comprende il motore a vapore è il generatore di vapore, o caldaia. Il vapore viene poi inviato al motore, che può essere di due tipi fondamentali: alternativo o rotativo. Si usa di solito la locuzione motore a vapore per i soli motori alternativi, mentre quelli di tipo rotativo vengono definiti turbine.In quello alternativo in genere la ruota azionata muove le valvole che consentono di sfruttare i due lati di ogni pistone, così in ogni singola rotazione del motore si hanno due fasi attive, mentre i motori a combustione interna hanno in genere un'espansione ogni 4 tempi. A partire dalla seconda metà del 1800 la quasi totalità dei motori a vapore ha utilizzato due, tre e anche quattro cilindri in serie motori a doppia espansione e tripla espansione, (vedi immagine); i diversi stadi lavorano con pressioni di vapore decrescenti in modo da sfruttare meglio la pressione degli scarichi degli stadi precedenti, che contengono ancora una certa potenza. In particolare, la soluzione a tripla espansione fu quella universalmente adottata da tutte le navi della seconda metà dell'800 e dei primi anni del '900. Per esempio il transatlantico Titanic era equipaggiato con due motori a vapore a tripla espansione, uno per ciascuna delle due eliche laterali a quattro cilindri, uno ad alta pressione, uno a pressione intermedia e due a bassa pressione. Invece l'elica centrale era collegata ad una turbina a vapore mossa dal vapore a bassissima pressione scaricata dai due motori alternativi. Proprio la soluzione a turbina (adottata a cominciare dalle navi militari a partire dal 1905) avrebbe soppiantato completamente in campo marino i motori alternativi prima di essere a sua volta soppiantata dai motori a combustione interna e dalle turbine a gas. Le turbine a vapore rimangono in uso soprattutto nelle centrali elettriche come forza motrice per azionare gli alternatori trifase. Di fatto, nelle applicazioni tradizionali, oggi il motore a vapore è stato quasi completamente sostituito dal motore a combustione interna, che è più compatto e potente e non richiede la fase di preriscaldamento per mettere la caldaia in pressione, che si traduce in un ritardo prima di poter utilizzare il motore stesso.

JAMES WATT (1736 - 1819 )

Watt inventò una valvola di regolazione (nota ancora oggi come "regolatore di Watt") per mantenere costante la velocità della macchina a vapore. Trovò il modo di trasformare il moto rettilineo alternato dello stantuffo nel moto rotatorio continuo di un volano. Introdusse il "doppio effetto", ovvero l'immissione di vapore in maniera alternata alle due estremità del cilindro, in modo da azionare il pistone sia nella corsa di andata sia in quella di ritorno. Infine, inventò l'indicatore per misurare la pressione del vapore durante tutto il ciclo di lavoro del motore.

Watt fu di grande aiuto nello sviluppo della macchina a vapore, trasformandola in una sorgente di potenza economica sfruttabile. Egli capì che la macchina di Newcomen sprecava quasi tre quarti dell'energia del vapore nel riscaldamento del pistone e della camera, e sviluppò di conseguenza una camera di condensazione separata, che ne aumentò considerevolmente l'efficienza. Ulteriori raffinamenti resero la macchina a vapore il lavoro della sua vita.
